Use case: Beugelreproductie en -verbetering

Project: Vervaardiging van een nieuwe beugel op maat

Opdrachtgever: Industriële klant (metaalbewerking)
Uitgevoerd door: Diwotechniek
Locatie: Nederland
Materiaal: S355JR
Proces: CNC-verspaning en TIG-lassen

Uitdaging

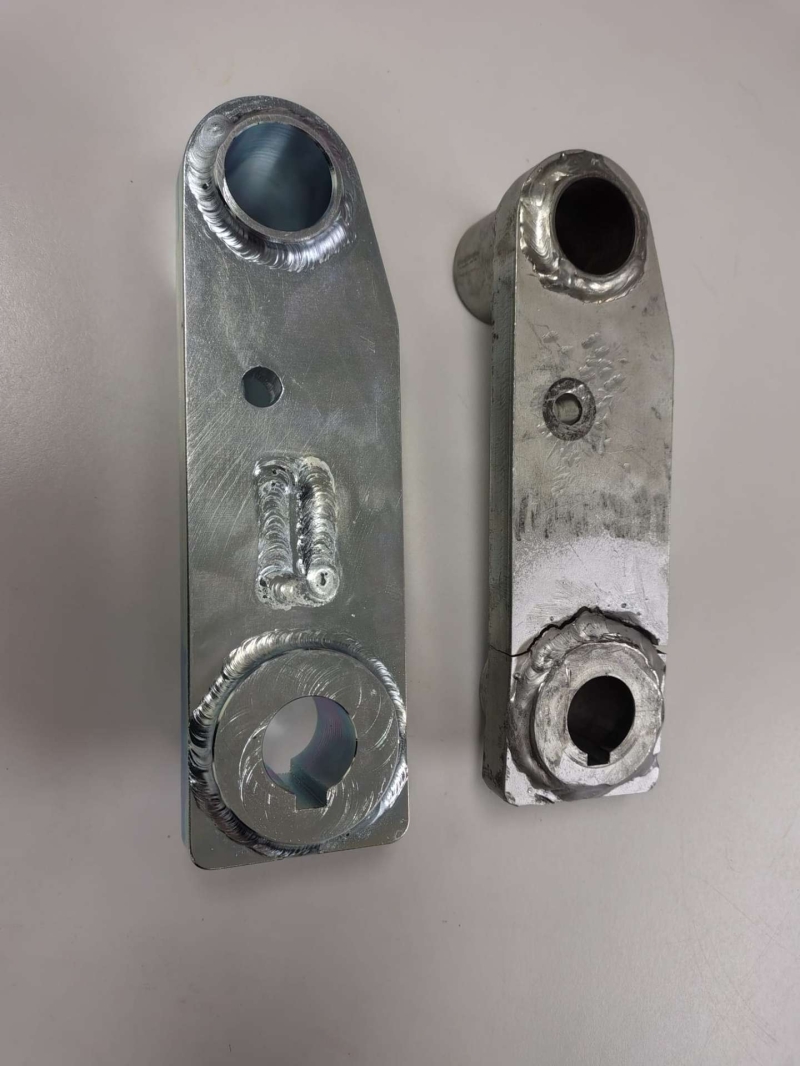

De klant kwam bij Diwotechniek met een beschadigde en versleten beugel (zie foto’s rechts). Deze beugel was een essentieel onderdeel van een machineconstructie, maar niet meer leverbaar als origineel onderdeel. De oude beugel vertoonde scheuren, onregelmatige lassen en slijtage — waardoor de structurele integriteit niet langer gegarandeerd was.

De uitdaging was om:

• De beugel volledig na te maken op basis van het originele, beschadigde onderdeel.

• De sterkte en afwerking te verbeteren ten opzichte van het origineel.

• Een duurzame oplossing te leveren die direct inzetbaar is in de bestaande machine.

Onze aanpak

1. 3D-meting en analyse van het originele onderdeel.
   Het oude stuk werd zorgvuldig opgemeten en digitaal gereconstrueerd in CAD-software.

2. Herontwerp met verbeteringen.

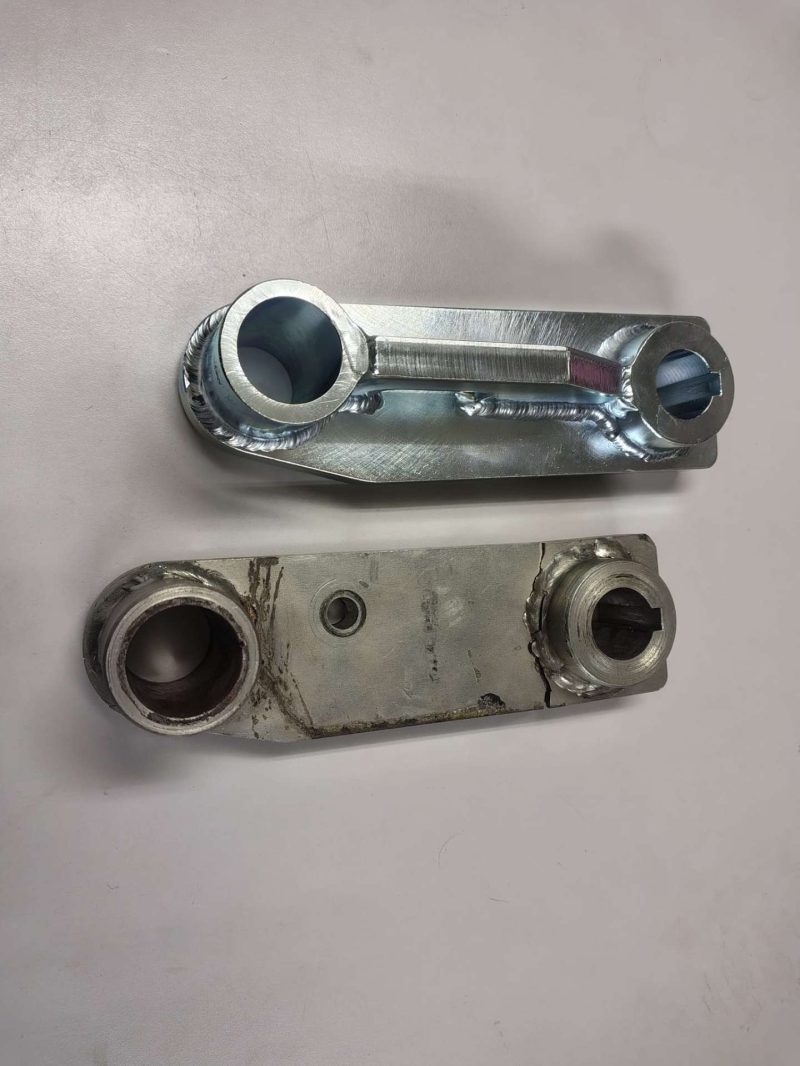

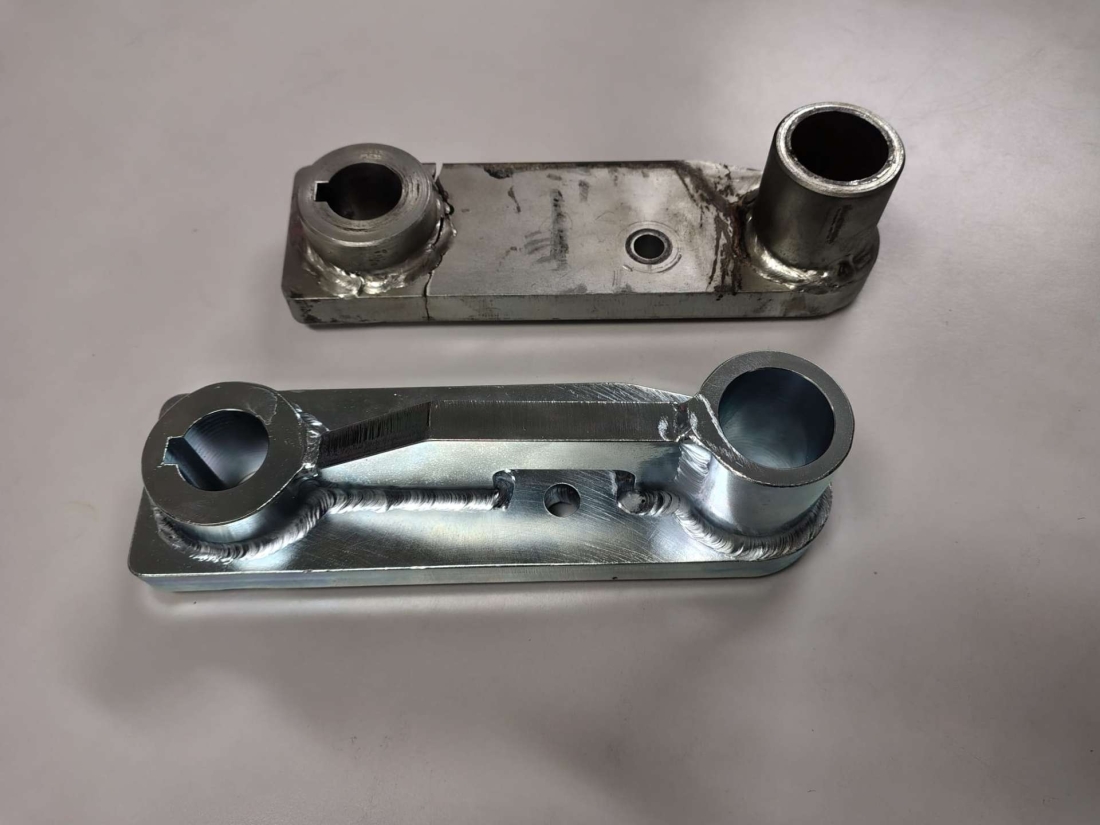

   Kleine structurele aanpassingen werden gedaan om zwakke punten te versterken, terwijl de passing exact behouden bleef. Zo is er een brug toegevoegd en het frezen als laatste om de hart-hart maat te garanderen

3. Precisiebewerking via CNC-frezen.
   De nieuwe beugel werd uit S355JR gefreesd voor maximale nauwkeurigheid en stevigheid.

4. Professioneel TIG-laswerk.
   De lassen werden met grote precisie uitgevoerd voor een nette en betrouwbare verbinding.

5. Afwerking en kwaliteitscontrole.
   Tot slot werd de nieuwe beugel Elektrolytisch verzonken en gecontroleerd op maatvoering en functionaliteit.

Resultaat

Het eindresultaat is een sterkere, stijvere en duurzamere beugel met een hoogwaardige afwerking.
De klant kan nu rekenen op een onderdeel dat niet alleen het origineel vervangt, maar ook de levensduur van de constructie verlengt.

Voordelen voor de klant:

• Geen afhankelijkheid meer van niet-beschikbare onderdelen.

• Verlaging van onderhoudskosten.

• Verbeterde betrouwbaarheid en uitstraling van de installatie.
